İleriye Eğimli Santrifüj Fan, tesisinizi gürültü sorununa dönüştürmeden yüksek hava akışlı havalandırmayı nasıl çözebilir?

- SOYUT -

Makale Özeti

Bir havalandırma sistemini yükselttiyseniz ve "daha fazla hava, daha fazla şikayet ve daha fazla enerji faturası" ile karşılaştıysanız yalnız değilsiniz. Aİleriye Eğimli Santrifüj FanKompakt bir alanda çok fazla havayı taşıyabildiği için sıklıkla seçilir; klima santralleri için harikadır, genel havalandırma ve paket sistemler. Ancak birçok alıcı aynı sıkıntılı noktalarla karşılaşıyor: Fan beklenenden daha yüksek ses çıkarıyor, motor ısınıyor, hava akışı birkaç ay sonra kayar veya filtreler yüklendiğinde sistem farklı davranır.

Bu kılavuz, sorunu gerçekten önemli olan kararlara böler: gerçek çalışma noktanıza göre nasıl boyutlandıracağınız, aşırı yüklemeyi nasıl önleyeceğiniz, "Sessizliğin" gerçekte ne anlama geldiğini ve yalnızca kağıt üzerinde değil, sahada da performans sergileyen bir fan elde edebilmeniz için tedarikçinize hangi ayrıntıları vermeniz gerektiğini öğrenin. Ayrıca bir kontrol listesi, sorun giderme tablosu ve alıcı dostu bir SSS alacaksınız.

— REHBER —

İçindekiler

Bir bakışta ana hat
İleriye eğimli santrifüj fan nedir (ve nereye uyar)
Müşterilerin ortak sıkıntı noktaları ve bunlara sebep olan şeyler
Alıcılar için seçim kontrol listesi
Boyutlandırmanın temelleri: hava akışı, basınç ve "yeterince yakın"ın neden başarısız olduğu
Gerçek kurulumlarda işe yarayan gürültü kontrolü
Güvenilirlik ve bakım planlaması
Doğru fanı almak için tedarikçinize ne göndermelisiniz?
SSS
Sonuç ve sonraki adım

— ANLATIM —

Bir Bakışta Anahat

Bu makalede şunları elde edeceksiniz:

Ne olduğuna dair sade İngilizce bir açıklamaİleriye Eğimli Santrifüj Fanen iyisini yapar ve kötü yaptığı şeyi yapar.
Belirtileri (gürültü, yüksek amper, dengesiz hava akışı) olası nedenlere ve çözümlere bağlayan bir sorun tablosu.
Teklif talebinize veya dahili spesifikasyonunuza kopyalayabileceğiniz pratik bir seçim kontrol listesi.
Aşırı yüklemeyi ve enerji israfını önlemeniz için gerçek çalışma noktanıza göre boyutlandırma konusunda rehberlik.
Tek cevap olarak "sadece yalıtım ekleyin"e dayanmayan gürültü azaltma hamleleri.
Doğru fiyat teklifleri alabilmeniz ve daha az ileri geri revizyon alabilmeniz için tedarikçi devir listesi.

— BÖLÜM 1 —

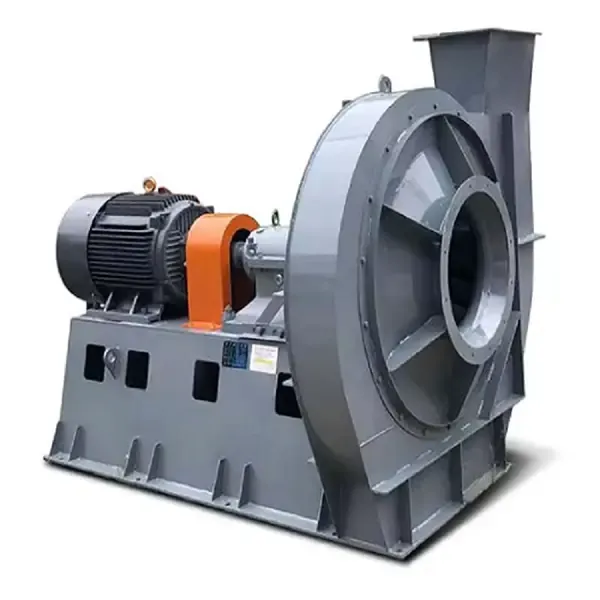

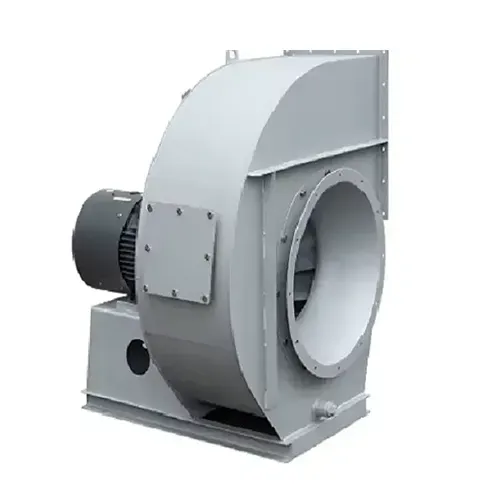

İleriye Eğimli Santrifüj Fan Nedir (ve Nereye Uyduğu)

İleriye doğru eğimli bir santrifüj fan, dönme yönünde "ileriye doğru kıvrılan" çok sayıda küçük kanattan oluşan bir pervane kullanır. Bu bıçak şekli üretme eğilimindedirnispeten düşük ila orta statik basınçta yüksek hava akışı, tam olarak bu yüzden onu görüyorsunuz kompakt HVAC ekipmanları, klima santralleri, genel bina havalandırması ve alanın sınırlı olduğu yerlerde temiz hava endüstriyel havalandırma.

Buradaki değiş tokuş, ileri eğimli tasarımların sistem basıncı değiştiğinde daha az affedici olabilmesidir. Birçok uygulamada hava akışı arttıkça gerekli güç de hızla artabilir. Bu, "aynı fanın" kanal kayıplarına, filtre yüküne, filtre yüküne bağlı olarak çok farklı davranabileceği anlamına gelir. damper konumu ve giriş/çıkış geçişlerinin ne kadar iyi tasarlandığı.

Uygulamanız çoğunlukla büyük hacimli havayı çok yüksek basınca ihtiyaç duymadan sorunsuz bir şekilde taşımakla ilgiliyse,İleriye Eğimli Santrifüj Fangenellikle güçlü bir uyumdur. Uygulamanız sürekli olarak yüksek statik basınca, aşındırıcı toza veya sert kimyasallara maruz kalmayı gerektiriyorsa, malzeme seçimi, koruma önlemleri ve çalışma noktası konusunda daha dikkatli olmanız gerekir.

— BÖLÜM 2 —

Müşterilerin Sık Karşılaştığı Sorunlar ve Bunlara Sebep Olanlar

Çoğu "hayran hayal kırıklığı" teknolojinin kötü olmasından değil, bir hayranın yanlış varsayımlara dayanarak seçilmesinden kaynaklanır. Aşağıda alıcıların en sık bahsettiği sorun noktaları ve tipik temel nedenler yer almaktadır.

Hissettiğin Acı Noktası	Genellikle Arkasında Ne Var?	Gerçekten Yardımcı Olan Düzeltme
"Veri sayfasında önerilenden daha yüksek."	Zayıf giriş/çıkış geçişlerinden kaynaklanan hava türbülansı, hizalama/denge sorunlarından kaynaklanan titreşim veya en iyi verimlilik bölgesinden uzakta çalışma.	Giriş koşullarını iyileştirin (düz hat, giriş konisi), esnek konektörler ekleyin, titreşim izolasyonu kullanın ve boyutu çalışma noktasına daha yakın hale getirin.
"Motor kesintileri / amper yüksek çalışıyor."	Beklenenden daha yüksek hava akışında çalışma, yanlış motor boyutu veya sistem direncindeki değişikliklerden kaynaklanan aşırı yük riski.	Sistem eğrisini onaylayın, güvenli bir çalışma aralığı ayarlayın, hız kontrol sınırlarını göz önünde bulundurun ve motoru gerçek koşullar için marjla boyutlandırın.
“Birkaç ay sonra hava akışı düşüyor.”	Filtre yüklemesi, pervane kirlenmesi (yağ/toz), bant kayması veya damper kayması.	Bakım aralıklarını planlayın, inceleme portları ekleyin, uygun filtreleme kullanın ve tahrik gerginliğini/hizalamasını doğrulayın.
"Enerji maliyetleri artıyor"	Kontrolsüz kısma (damperler), fanın gereğinden hızlı çalışması, kanallarda sızıntı olması veya verimli bölgeden uzakta çalışması.	Uygun olduğu yerde hız kontrolünü kullanın, kanal sızıntılarını kapatın ve gerekli hava akışı ile basıncı daha yakından eşleştiren bir fan seçin.
"Titreşim yataklara veya kanallara zarar veriyor."	Birikme, montaj rezonansı, yanlış hizalama veya yetersiz taban sertliğinden kaynaklanan dengesizlik.	Tabanı/yapıyı iyileştirin, uygun dengelemeyi sağlayın, izolasyon ekleyin ve kirli hava akışlarında pervaneyi temiz tutun.
“Korozyon çok hızlı ortaya çıktı.”	Nem/kimya açısından malzeme uyumsuzluğu, kaplamanın uygun olmaması veya yoğuşma yönetimi sorunları.	Doğru malzemeyi/kaplamayı seçin, drenajı/yoğuşmayı yönetin ve gaz bileşimini ve sıcaklığını net bir şekilde tanımlayın.

— BÖLÜM 3 —

Alıcılar için Seçim Kontrol Listesi

Eğer bir satın alıyorsanızİleriye Eğimli Santrifüj FanSeçimi kısa bir mühendislik kontrol listesi gibi ele alarak zamandan tasarruf edecek ve riski azaltacaksınız. Bu, gelişmiş modelleme gerektirmez; yalnızca netlik gerektirir.

Alıcı kontrol listesi (kopyala/yapıştır dostu):

Hedef hava akışı:gerekli hacim akışı (ve yalnızca tek bir sayı değil, izin verilen aralık).
Statik basınç:Çalışma noktasında beklenen toplam sistem direnci.
Hava koşulları:sıcaklık, nem, toz yüklemesi, yağ buharı veya aşındırıcı bileşenler.
Kurulum sınırları:ayak izi, giriş yönü, çıkış yönü, bakım için erişim.
Gürültü sınırları:fanın bulunduğu yer (insanların yakınında, duvarların yakınında, çatıda, ekipmanın içinde).
Kontrol yöntemi:sabit hız, hız kontrolü veya damperler ve gerekli herhangi bir çalışma aralığı.
Güç kısıtlamaları:voltaj/frekans, motor verimliliği beklentileri ve koruma gereksinimleri.
Güvenilirlik hedefleri:görev döngüsü, günlük beklenen çalışma süresi ve hizmet erişimi.

— BÖLÜM 4 —

Boyutlandırma Temelleri: Hava Akışı, Basınç ve "Yeterince Yakınlaştırma" Neden Başarısız?

Rahatsız edici gerçek şu: "Yüksek hava akışlı bir fana ihtiyacımız var" bir spesifikasyon değildir. Fan sizin isteğinize karşı değil, sistem direncinize karşı çalışır. Bu direnç, filtreler yüklendiğinde, damperler hareket ettiğinde değişir. kanallarda toz biriktiğinde veya bir hat başka bir dal eklediğinde.

Sürprizleri azaltmak için bir tanım yapıngörev noktası(hava akışı + statik basınç) vegüvenli çalışma penceresi(minimum ve maksimum). Gerçek çalışma noktanız, fanın en iyi performans gösterdiği noktadan çok uzaklaşırsa gürültüye, enerji israfına veya aşırı yüke maruz kalabilirsiniz.

Pratik boyutlandırma önerileri:1)Görev noktasında ve yakındaki noktalarda (yalnızca “en iyi durum” hattında değil) performans isteyin.2)Motorun, beklenen maksimum hava akışınız için marjı olduğunu doğrulayın.3)Giriş/çıkış koşullarını göz ardı etmeyin; kötü geçişler, hava akışını çalan "gizli basınç kayıpları" gibi davranabilir.

Ekibiniz bir satın alma işlemi için gereklilikleri topluyorsa spesifikasyonunuzu şu şekilde yazın: "Y statik basıncında X hava akışına ihtiyacımız var, hava akışı belirli bir aralıkta ayarlanabilirken, belirli bir akım sınırının altında kalmalıdır." Bu tek cümle, birçok pahalı yeniden çalışmayı önler.

— BÖLÜM 5 —

Gerçek Kurulumlarda İşe Yarayan Gürültü Kontrolü

Gürültü nadiren tek bir sihirli aksesuarla çözülür. Genellikle aerodinamik gürültü (hava türbülansı) ve mekanik gürültünün (titreşim) birleşimidir. İyi haber: Erken plan yaparsanız her ikisi de yönetilebilir.

Aerodinamik gürültü azaltıcılar:

Girişi mümkün olduğu kadar düzgün tutun: girişte sıkı dirseklerden kaçının ve ani alan değişikliklerini azaltın.
Amaçlanan görev noktasının yakınında çalışın: aşırı tasarım dışı operasyon genellikle türbülansı artırır.
Uygun kanal hızlarını kullanın: Küçük boyutlu kanallara çok fazla hava itmek, "sessiz" bir fanla bile gürültülü olabilir.

Mekanik gürültü azaltıcılar:

Titreşim yalıtımı ekleyin (pedler veya yaylar) ve kanal bağlantılarında esnek konektörler kullanın.
Özellikle kayış tahrikli kurulumlar için sağlam montaj ve düzgün hizalama sağlayın.
Temizlik için erişimi planlayın: Pervane üzerinde birikme, zamanla gürültü kaynağı haline gelecek bir dengesizlik yaratabilir.

Katı akustik gereksinimleriniz varsa ölçüm bağlamını (mesafe, ortam ve çalışma noktası) belirtin. Aksi takdirde, tamamen farklı koşullar altında ölçülen sayıları karşılaştırabilirsiniz.

— BÖLÜM 6 —

Güvenilirlik ve Bakım Planlaması

Performansı "kaybetmenin" en hızlı yolu, fanı kirli hava akışındaki kur ve unut bileşeni olarak ele almaktır. Basit denetim rutinlerini planladığınızda ve ortamınıza uygun bir yapılandırma seçtiğinizde güvenilirlik artar.

Bunun için tasarım yaptığınızda bakım daha kolaydır:muayene erişimini dahil edin, pervanenin çıkarılması için açıklığa izin verin, ve kanal sisteminin yarısını sökmeden kritik parçaları ulaşılabilir tutun.

Bakım Öğesi	Nelere Bakılmalı?	Tipik Ritim (kendi sürecinize göre ayarlayın)
Pervane temizliği	Toz/yağ birikmesi, düzensiz birikintiler, sürtünme izleri	Aylık olarak kirli havada; temiz HVAC havasında üç ayda bir
Rulmanlar ve yağlama	Sıcaklık artışı, anormal ses, gres durumu	Üç aylık kontroller; Rulman tedarikçisi rehberliğini takip edin
Tahrik sistemi (kayışla tahrik ediliyorsa)	Kayış aşınması, gerginlik, kasnak hizalaması	Aylık hızlı kontrol; aşınmaya göre değiştirin
Bağlantı elemanları ve montaj	Gevşeme, taban çatlakları, rezonans işaretleri	Üç ayda bir veya kurulumdan sonraki ilk aydan sonra
Elektrik koruması	Aşırı akım olayları, anormal başlatmalar, kontrol kararlılığı	Sürekli görev hatları için aylık inceleme

— BÖLÜM 7 —

Doğru Fanı Almak İçin Tedarikçinize Ne Göndermelisiniz?

Çoğu proje gecikmesi, tedarikçinin güvenli bir çalışma aralığı ve uygun bir yapı seçmek için yeterli bilgiye sahip olmaması nedeniyle meydana gelir. Net bir "hayran özeti" gönderirseniz daha iyi öneriler alırsınız ve daha sonra daha az değişiklik talimatı alırsınız.

İşte herhangi bir tedarikçiye gönderebileceğiniz pratik bir bilgi paketi (ve evet; bu, ister tek bir ünite ister toplu satın alın, işe yarar):

Görev noktası:hava akışı ve statik basıncın yanı sıra min/maks çalışma aralığı.
Hava akışı ayrıntıları:sıcaklık aralığı, nem, partikül tipi/boyutu, yapışkan veya yağlı kirletici maddeler, korozyon endişeleri.
Kurulum:giriş/çıkış yönü, bağlantı boyutları, mevcut düz hatlar ve alanın kısıtlı olup olmadığı.
Kontroller:sabit hız ve hız kontrolü, gerekli herhangi bir tepki davranışı (sabit basınç, sabit hava akışı vb.).
Gürültü beklentileri:alan türü (bitişik ofis, çatı katı, atölye) ve saha kısıtlamaları.
Güç:voltaj, frekans, saha koruma gereklilikleri ve tercih edilen motor standartları.
Uyumluluk ihtiyaçları:tesisinizin özel gereksinimleri (örneğin, yüksek sıcaklık, özel kaplamalar veya tehlikeli alan hususları).

Eğer birlikte çalışıyorsanızHebei Ketong Çevre Koruma Equipment Co, Ltd.Seçim tartışmalarını hızlandırmak için yukarıdaki aynı paketi kullanabilirsiniz. İyi bir tedarikçi, yalnızca genel bir katalog sayfası göndermekle kalmayacak, görev noktanızı onaylayacak, aşırı yük risklerini işaretleyecek ve pratik kurulum ayarlamaları önerecektir.

- SSS -

SSS

S: Öne eğik santrifüj fan ne zaman diğer fan türlerine göre daha iyi bir seçimdir?

C: Kompakt bir alanda yüksek hava akışına ihtiyaç duyduğunuzda ve sisteminizin statik basıncının düşük ila orta düzeyde olduğu durumlarda genellikle iyi bir seçimdir. birçok HVAC ve genel havalandırma kurulumu gibi. Sürekli olarak yüksek basınca ihtiyacınız varsa veya ağır aşındırıcı tozlarla uğraşıyorsanız, alternatifleri incelemek veya koruyucu tasarım ayrıntılarını belirtmek isteyeceksiniz.

S: Neden bazı kurulumlarda devreye alma sonrasında motorda aşırı yük görülüyor?

C: Aşırı yükleme genellikle gerçek hava akışı beklenenden yüksek olduğunda meydana gelir (varsayılandan daha az sistem direnci), veya çalışma koşulları değiştiğinde (farklı kanal düzeni, damper ayarları veya filtreler). Güvenli bir çalışma aralığı belirleyerek ve beklenen maksimum hava akışında motor marjını onaylayarak bunu önleyin.

S: Tüm sistemi yeniden inşa etmeden gürültüyü azaltmanın en hızlı yolu nedir?

C: Temel bilgilerle başlayın: giriş/çıkış geçişlerini iyileştirin, esnek konektörler ekleyin ve titreşim yalıtımının doğru şekilde kurulduğundan emin olun. Ardından, amaçlanan görev noktasının yakınında çalıştığınızı doğrulayın. Fan tasarımın dışına çıkmaya zorlanırsa, gürültü azaltma eklentileri yalnızca çok az yardımcı olabilir.

S: Hız kontrolü işletme maliyetlerini düşürmeye yardımcı olabilir mi?

C: Birçok değişken talepli sistemde evet; çünkü damperlerle kısmak yerine hava akışını gerçek ihtiyaçlarla eşleştirebilirsiniz. Önemli olan kontrollü bir aralık tanımlamak ve fanın ve motorun bu aralıkta sabit kalmasını ve korunmasını sağlamaktır.

S: Doğru bir teklif için hangi bilgiler en önemlidir?

C: Çalışma noktanız (hava akışı + statik basınç), hava sıcaklığı ve kirletici maddeler, kurulum yönü/alan kısıtlamaları, ve kontrol yönteminiz. Bunlardan herhangi biri net değilse, teklif "teknik olarak doğru" olabilir ancak gerçek operasyonda riskli olabilir.

S: Hava akışının zamanla azalmasını nasıl önleyebilirim?

C: Filtre yükleme ve pervane kirlenmesini planlayın. Denetim/temizlik için erişim sağlayın, kanalları kapalı tutun, ve hava akışınızın ne kadar kirli olduğuna uygun bir bakım ritmi ayarlayın. Çoğu durumda, basit bir temizleme rutini performansı hızlı bir şekilde geri kazandırır.

- ÇÖZÜM -

Sonuç ve Sonraki Adım

A İleriye Eğimli Santrifüj Fanyüksek hava akışlı havalandırma için akıllı ve kompakt bir çözüm olabilir; eğer gerçek çalışma noktasına göre boyutlandırırsanız, aşırı yüke karşı koruma sağlayın ve kurulum ayrıntılarında gürültü ve bakımı planlayın. En iyi satın almalar net işletme gereksinimlerinden gelir, “benzer projelere” dayanarak tahminde bulunmak değil.

Daha hızlı ve daha temiz bir seçim süreci istiyorsanız, çalışma noktanızı ve hava koşullarını gönderin ve önerilen çalışma aralığını isteyin. motor marjı kılavuzu ve kurulum notları. "Belki"den sahada performans sergileyen bir hayrana geçmeye hazır olduğunuzda,bize Ulaşın ve proje ayrıntılarınızı paylaşın; projenizi hızlı ve güvenli bir şekilde daraltmanıza yardımcı olacağız.
